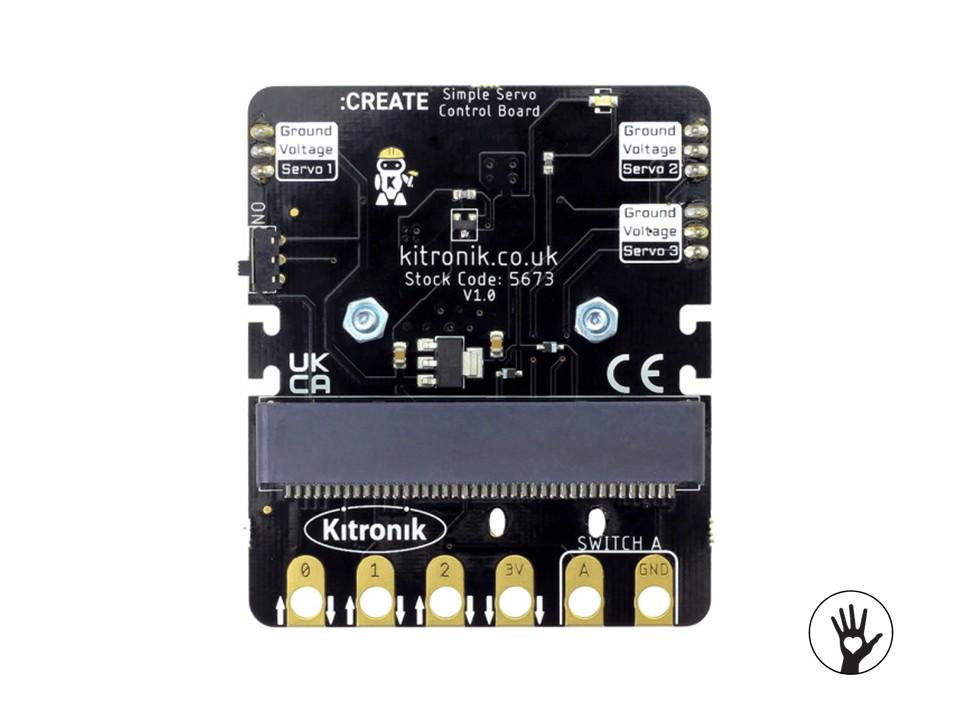

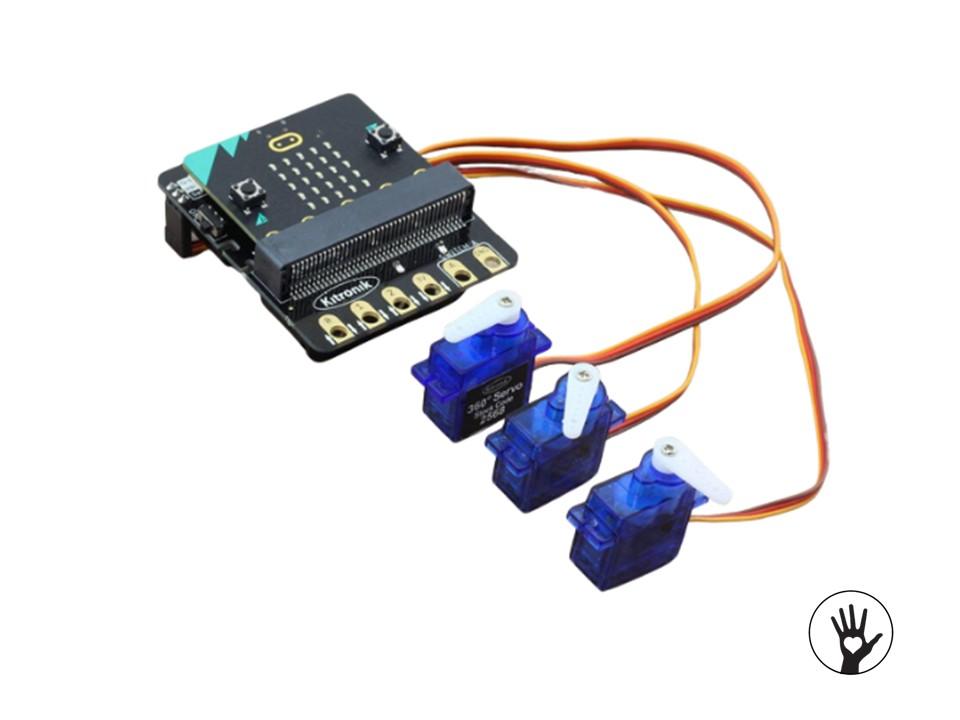

Preprosta krmilna plošča servo motorjev ponuja preprost vmesnik med BBC micro:bit in do 3 servo motorji. Plošča ima robni konektor, v katerega se lahko vstavi micro:bit, poleg priključkov za servo motorje pa ima tudi 6 ploščic, ki jih je mogoče priklopiti s krokodilsko sponko, za dodajanje dodatnih naprav.

Priključki servo pinov so na razmaku 0,1 palca (2,54 mm) in so na plošči označeni kot: napajanje, ozemljitev in signal. 6 kontaktnih ploščic na dnu plošče, ki jih je mogoče s krokodilsko sponko sneti, odklopi pine P0, P1 in P2 iz mikro:bita. Na voljo so tudi ploščice za 3,3 V in ozemljitev, zadnja ploščica (stikalo A) pa omogoča priključitev zunanjega stikala.

Plošča se napaja s 3 baterijami AA (s pritrjenim ohišjem za baterije), ki napajajo servo motorje in so regulirane na zahtevano napetost za napajanje BBC micro:bita. Plošča vključuje stikalo za vklop ali izklop servo motorjev in BBC micro:bita. LED lučka za napajanje na vrhu plošče označuje, kdaj je plošča aktivna. Preprosta krmilna plošča servo motorja ima na obeh straneh pritrdilne priključke. Zasnovani so za uporabo z elastičnimi trakovi, tako da je mogoče ploščo priključiti na vaš projekt brez orodja.

Kodirajte z MakeCode: Kitronik je ustvaril bloke po meri za ploščo Simple Servo za uporabo z MakeCode. Če želite dodati te bloke, najprej pojdite v MakeCode in začnite nov projekt. V razdelku »Napredno« kliknite na »Razširitve«. V naslednjem oknu poiščite »Simple Servo«. Ko se ikona prikaže, kliknite nanjo, da jo uvozite v MakeCode.

Kodirajte z MicroPython: Kitronik je ustvaril primer kode za inicializacijo in krmiljenje servo motorjev za Simple Servo Board. Kodo razreda najdete na strani GitHub . Za več informacij glejte podatkovni list .

Značilnosti:

• Preprost vmesnik za BBC micro:bit, za upravljanje do 3 servomotorjev.

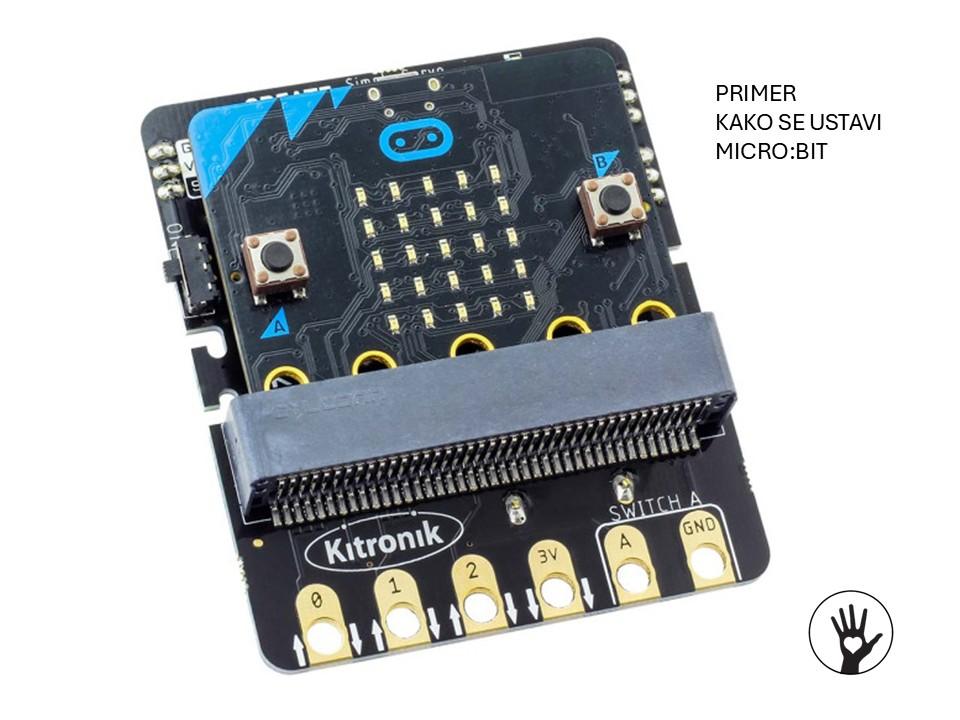

• Ima robni konektor, v katerega se micro:bit potisne.
• Poleg priključkov za servo priključke je na voljo tudi 6 blazinic, ki jih je mogoče priklopiti s krokodilsko sponko, za dodajanje dodatnih naprav.
• Plošča vključuje stikalo za vklop ali izklop servo motorjev in BBC micro:bita.
• LED lučka za napajanje na vrhu plošče prikazuje, kdaj je plošča aktivna.
• Kodirajte ga z MakeCode (za več informacij glejte podatkovni list ).
• Kodirajte ga z MicroPythonom (glejte stran GitHub . Za več informacij glejte podatkovni list ).
• Plošča ima na obeh straneh pritrdilne ušesce. Zasnovani so za uporabo z elastičnimi trakovi, tako da jo je mogoče priključiti na vaš projekt brez orodja.

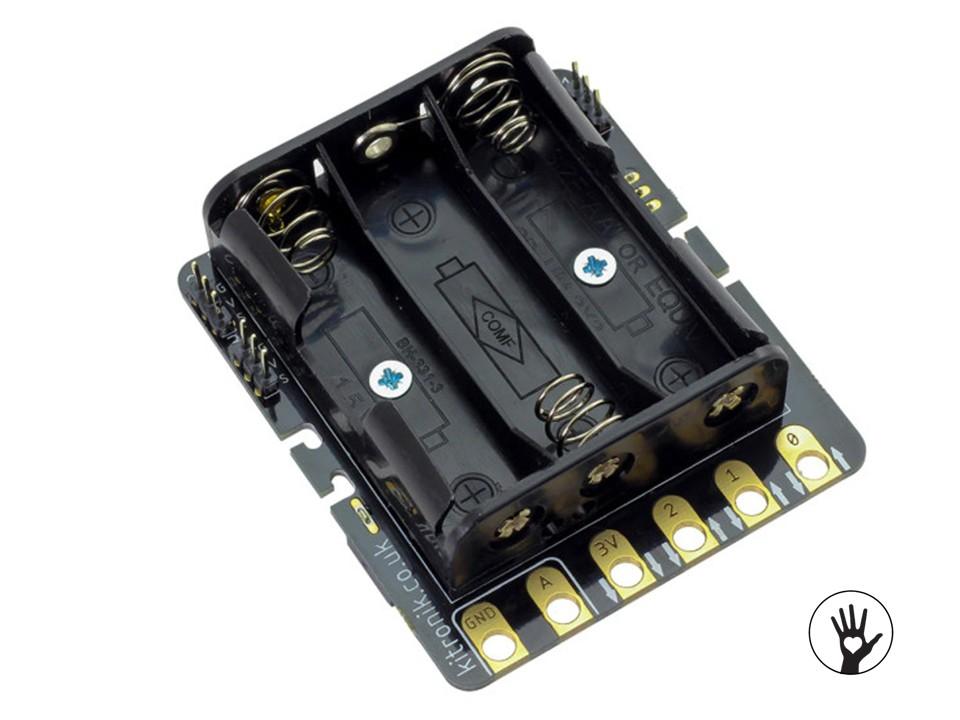

• Preprosta servo krmilna plošča ima na zadnji strani plošče predhodno nameščeno baterijsko kletko.

Vsebina:

• 1 x Kitronik: CREATE preprosta krmilna plošča servo motorja.

Dimenzije:

• Dolžina: 50 mm.
• Širina: 70 mm.
• Največja višina: 29 mm.
• Debelina tiskanega vezja: 1,6 mm.
